唯奧視迅的LVP608單個HDMI或者DP輸入端口支持4K2K輸入。為配合市場主流的DVI端口LED屏發送卡LVP608采用DVI輸出，所以LVP608需要將4K2K的輸入信號分割成4個2K1K的DVI輸出。

點對點顯示是從輸入信號圖像中截取和LED屏寬和高像素點一樣大的部分圖像顯示在LED屏上；而全屏顯示則是把全部的輸入信號圖像放大或者縮小后，完整的顯示在LED屏上。

下面我們舉例說明如何使用LVP608實現4K2K LED屏點對點顯示、全屏顯示一鍵切換。如LED屏的分辨率是寬：3712點、高：2048點，LED屏的接收卡每張帶載128*128點。播放電腦輸出DP信號，分辨率為3840*2160點。LED屏分成6塊分別使用6張發送卡獨立控制。

以下是設備連接示意圖:

信號線連接介紹：

1. 電腦顯卡DP接LVP608的DP輸入端口；

2. LVP608輸出卡K OUT1、OUT2分別接一張發送卡控制1、3號屏，OUT3、OUT4分別接一張發送卡控制4、6號屏；

3. LVP608輸出卡L OUT1、OUT2分別接一張發送卡控制2、5號屏

LVP608設置方法步驟：

設置點對點顯示

1． 按M1 鍵，點對點顯示保存為顯示模式1

2． 按IN-D鍵，再按DP鍵選擇輸入板IN-D 輸入信號DP

3． 設置輸出卡K輸出方式為四端口，輸出卡L輸出方式為兩端口（上/下）

4． 設置輸出卡K和L矩陣CH1、CH3為Left,CH2、CH4為Right

5． 分別設置輸出卡K和L的CH1、CH2、CH3、CH4輸入圖像參數和輸出圖像參數如下：

設置全屏顯示

1．  按M2鍵，點對點顯示保存在顯示模式2

2．  按IN-D鍵，在按DP鍵選擇輸入板IN-D 輸入信號DP

3．  設置輸出卡K輸出方式為四端口，輸出卡L輸出方式為兩端口（上/下）

4．  設置輸出卡K和L矩陣CH1、CH3為Left, CH2、CH4為Right

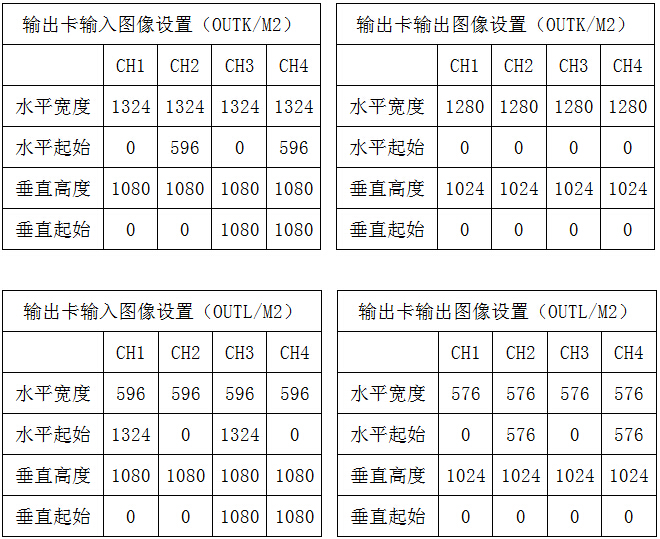

5．  分別設置輸出卡K和L的CH1、CH2、CH3、CH4輸入圖像參數和輸出圖像參數如下：

設置完成后，按M1鍵，一鍵切換點對點顯示效果；按M2鍵，一鍵切換全屏顯示效果。

注：如果LED屏左右可以平分，則只需要使用一張輸出卡K實現。
