蘋果iPad通過Lightning to VGA Adapter 轉換器輸出VGA信號或者Lightning Digital AV Adapter 轉換器輸出HDMI信號時顯示器或者LED屏四周會有黑邊。現場應用時可以通過LVP605的圖像截取功能把有效的圖像截取輸出到另一臺LVP605和VGA，AV 等輸入信號在LED屏上切換顯示。下面我們舉例說明具體實現方式。

一、現場條件

1. 1塊LED全彩屏，分辨率分別為1344*716像素點陣。

2. 輸入信號包括：1臺iPad(帶Lightning Digital AV Adapter 轉換器)1路筆記本VGA輸入、1路攝像視頻輸入。

二、顯示要求

LED顯示屏無縫、淡入淡出切換顯示iPad，筆記本輸入，攝像機信號，且LED無黑邊，全屏顯示。

三、實現

采用了兩臺LVP605視頻處理器：

1. 其中第一臺視頻處理器用來截取iPad有效圖像，接入iPad HDMI輸入信號。iPad和視頻處理器輸出分辨率設置為1024*768_60HZ, 視頻處理器的輸出寬度，輸出水平起始，輸出高度，輸出垂直起始設置為和iPad有效圖像位置相同；設置視頻處理器背景水平，垂直起始為0， 背景寬度和高度設為最大值。選擇HDMI輸入，先打開Bypass功能，再打開PIP即可。（不用選擇PIP信號）

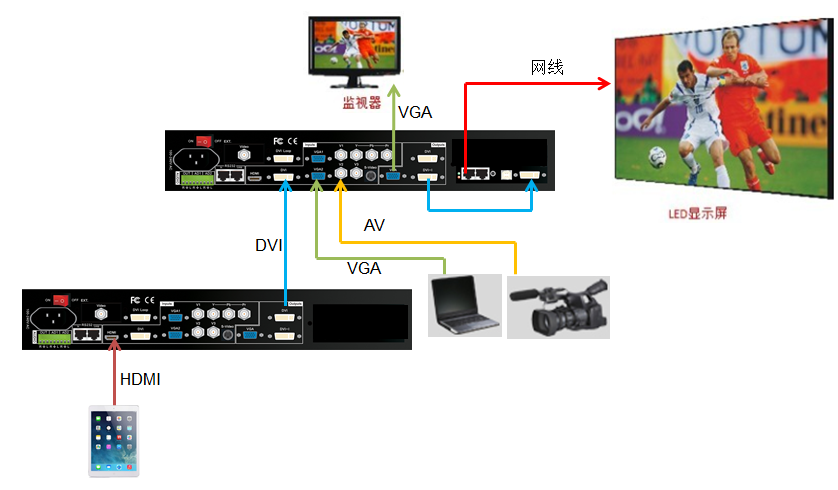

2. 第一臺視頻處理器DVI輸出接入第二臺視頻處理器DVI輸入，筆記本VGA、攝像視頻分別接入第二臺視頻處理器對應輸入。第二臺視頻處理器輸出分辨率設置為1366*768_60HZ，輸出寬度和輸出高度設置為和LED屏像素點一樣大。按鍵切換輸入信號LED屏即可切換顯示iPad，筆記本，攝像視頻畫面。

四、方案優勢

1. 操控便捷，只需要操作第二臺處理器，一鍵切換信號。

2. iPad可以使用Lightning Digital AV Adapter 轉換器輸出HDMI信號也可以使用

Lightning to VGA Adapter 轉換器輸出VGA信號。

注：實現上述功能，也可以使用 唯奧時訊 的LED視頻無縫切換臺LVS600，多窗口同步拼接器LVP8601，LVP86XX等 。
